设备简介
Product Introduction
TSL系列环保模块式制砂楼是由昌利重工科技自主研发的高等级的干法机制砂生产系统。其采用高度集约的塔楼式全封闭布置,集制砂、优化整形、级配调整、石粉控制、含水量控制、环保除尘于一体,不仅节约空间、提高生产效率,而且能实现多种粒型、粒度的生产要求,可使混凝土及干混砂浆中用量较大的粒径在2.36-0.6mm之间细砂的比例增加,使粒型、级配、含粉率等各项性能指标有了质的提升,大大满足各种混凝土及干混砂浆对高品质机制砂的需求。
技术特点
集约化设计,占地面积小
可根据客户自身场地条件进行个性化设计,采用塔楼式布局,生产流程自上而下完成破碎制砂、筛分、选粉、加湿等,结构设计紧凑,节省空间,减少施工现场占地面积,可节省大量的土地成本和基建费用。
模块化设计,安装更便捷
所有模块均预先工厂化按照客户现场真实比例试装、组装搭建完成,可以实现在厂区试机生产。模块个设计缩短了现场安装时间,而且容易拆除和再安装,确保项目可以根据施工需要快速搬迁和再组合。
出砂成品质量高,级配更合理
制砂楼系统采用昌利重工自主研发的塔罗斯双动力制砂机,具有更强大的破碎制砂和石子整形能力,产出的成品砂砂粒饱满、表面圆润、颗粒分布均匀,砂子的级配、粒型、含粉量更加合理,0.15-0.6mm细砂占比大幅提升,2.36-4.75mm粗砂占比下降,含粉量在3-15%之间,可任意调节。
高环保标准,环保指标达标
制砂楼系统采用全封闭输送、生产、和负压除尘设计,全封闭结构实现了生产现场粉尘排放浓度达到国家环保标准;采用负压式除尘器,结合全流程全封闭环境下的密封操作,从粉矿仓到粉罐车的整个输送过程中,确保现场无扬尘,而干法生产不需要水洗,生产过程不产生污水淤泥处理的问题。另外主楼整体可依据客户要求进行封装,同时可起到防尘降噪的效果。整套制砂楼系统各项环保指标均达到国家环保标准。
系统更智能化,自动化程度高
通过集中控制系统或PLC自动控制系统可实现在线实时监测设备生产状态,调节全套设备的运转,可一键启停、异常报警、紧急停机、自动稳定运行参数等,保证成品砂质量和生产线产能的流畅稳定以及各个生产环节安全、稳定、持续。

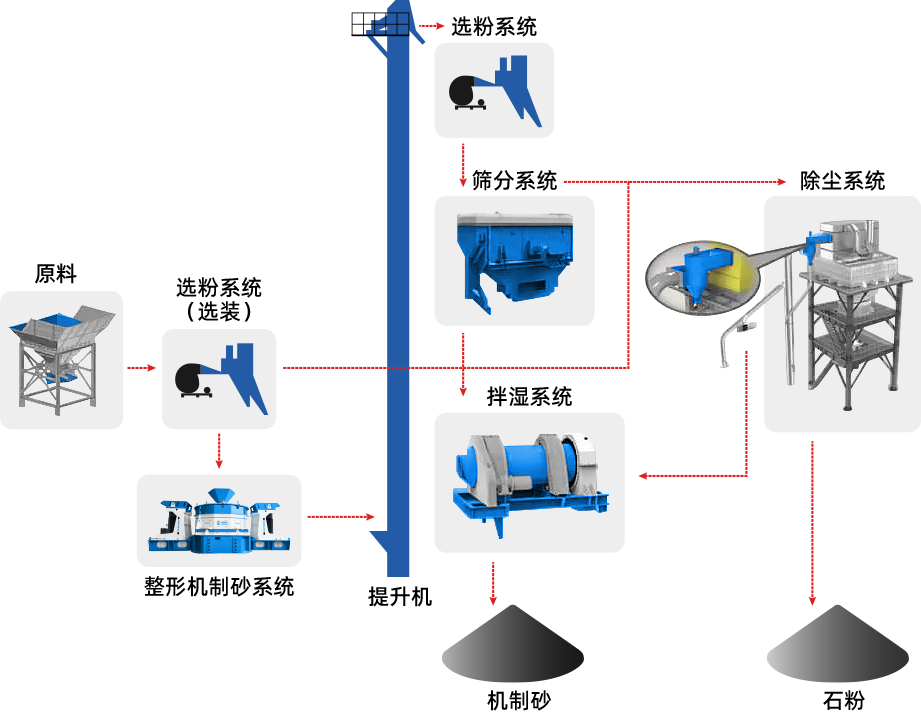

制砂楼工艺流程及原理
TSL塔楼式制砂楼是一套采用干法生产工艺的塔楼式制砂系统,主要由上料输送系统、制砂整形筛分系统、除尘系统、石粉存储系统和电气控制系统组成。原料通过斗提机被送入顶楼,由原料输送皮带将0~60mm的碎石送入塔罗斯制砂机,经过高频石打石研磨后进入石粉分离室,通过调整控粉箱进风口大小和系统风量来调节制砂含粉量;处理后的物料进入分选筛内分选出精品碎石、石粉及准成品砂。其中石粉通过除尘及粉尘收集系统处理后收集为精品石粉,准成品砂通过加湿搅拌机均匀拌合后即为精品机制砂。

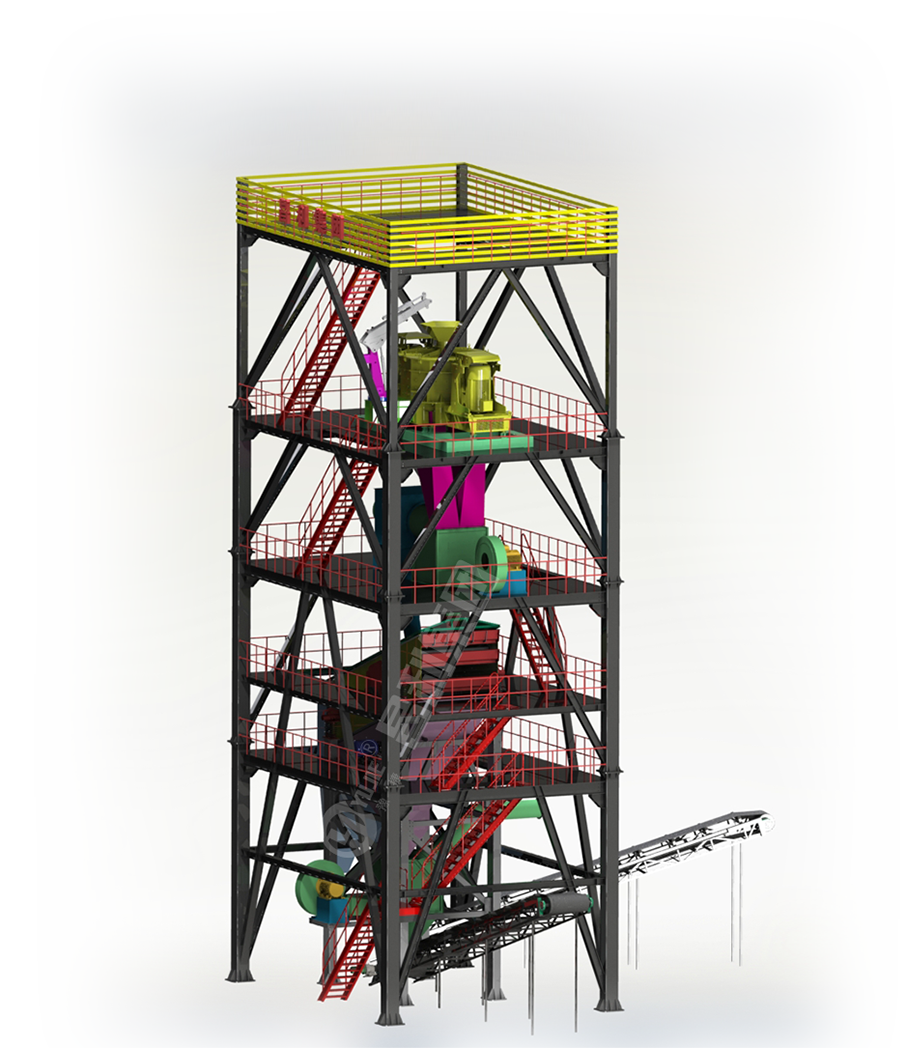

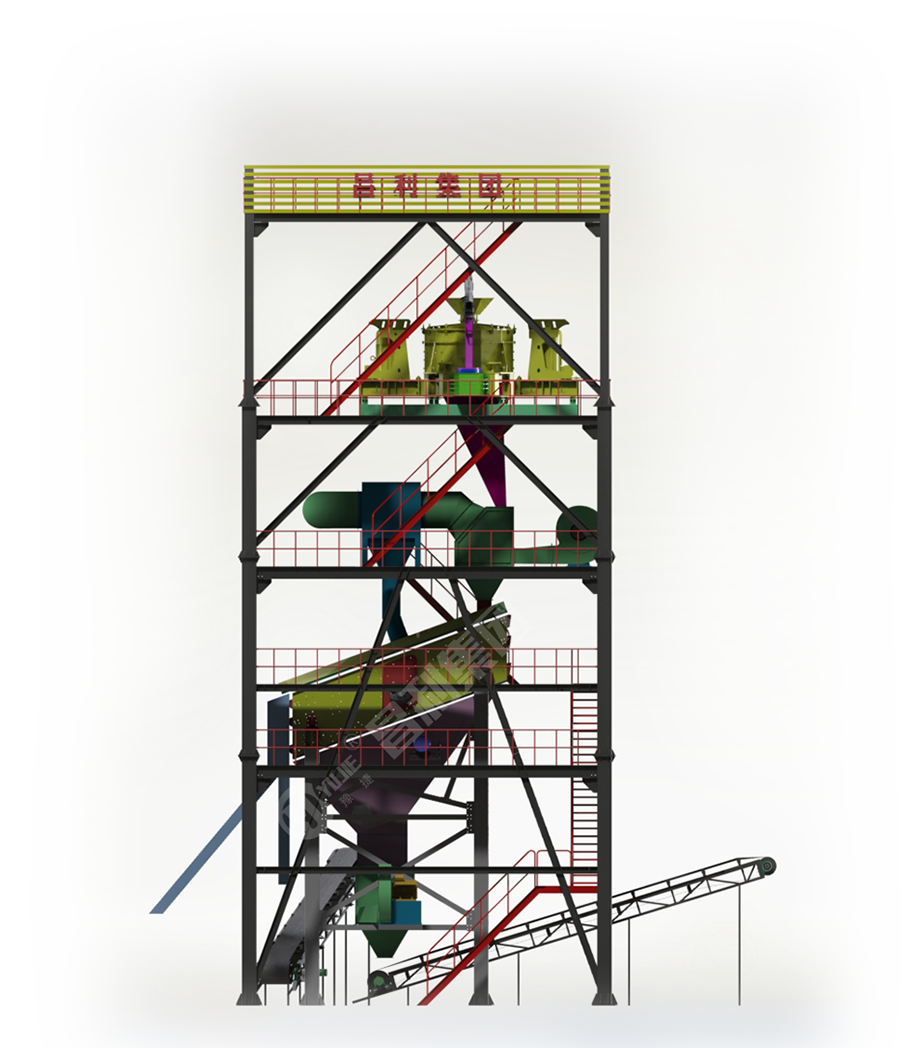

塔楼式制砂楼三维效果图
多角度展示,实物厂区参观请预约
性能参数
注:产量根据不同物料,进料粒度等因素其结果将有所不同
型号 制砂主机型号 振动筛 入料粒径 成品砂产量 石粉含量 控制系统
TSL220 TLS1553 2YK3070 ≤60mm 220t/h 3~15%可控 PLC控制或者
集中控制方式
TSL160 CLV1263 2YK2460 160t/h
TSL60 CLV1145 2YK2160 60t/h

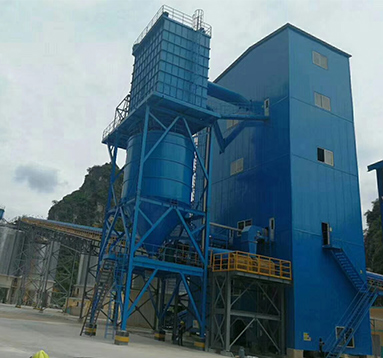

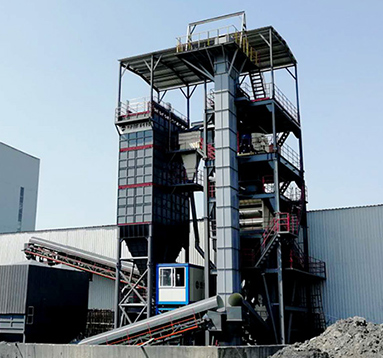

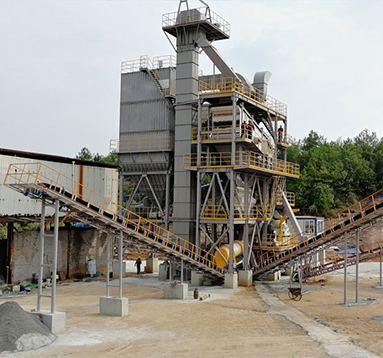

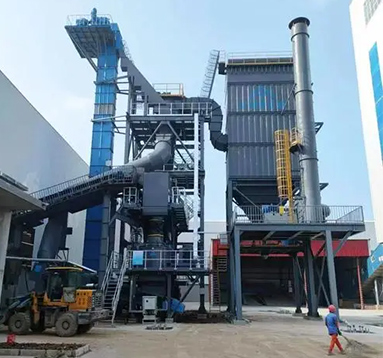

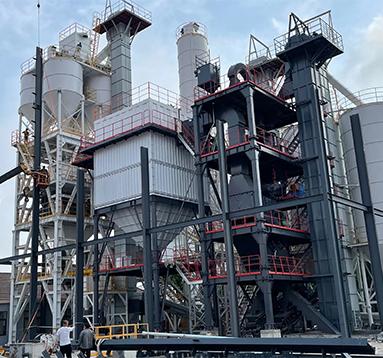

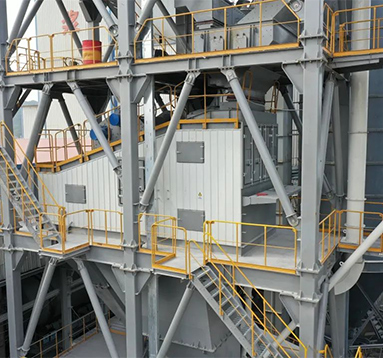

项目现场实拍
40余年专注制砂楼设备,全球50万+客户的共同选择
更多设备推荐
也许您还需要这些设备,厂家热推

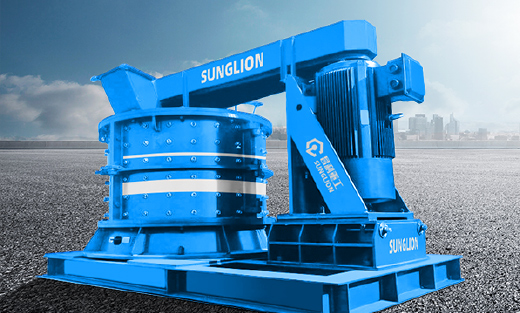

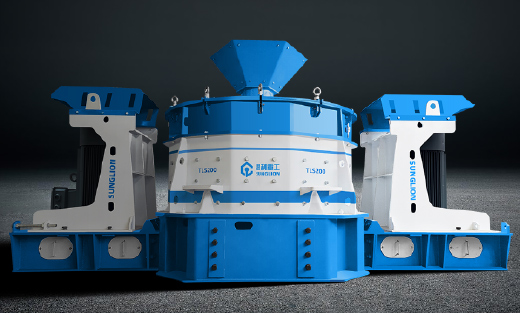

塔罗斯TLS制砂机

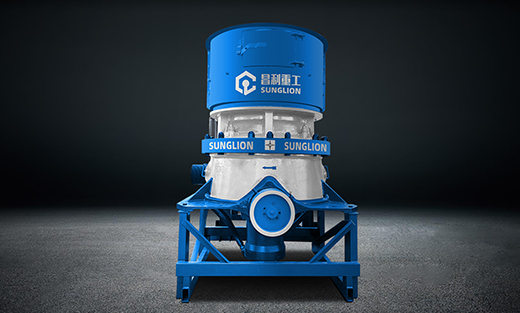

CH单缸液压圆锥破碎机
PFL立轴复合式制砂机
CLV冲击式制砂机

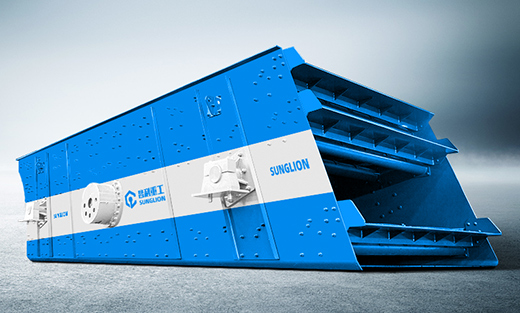

圆振动筛

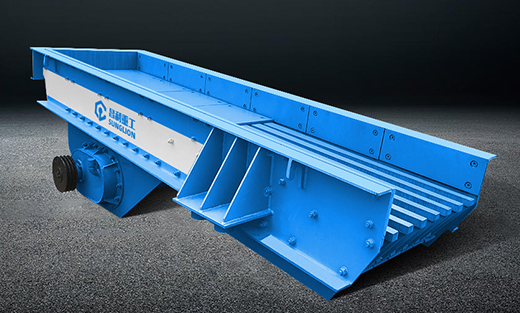

振动给料机
